Автоматизация систем отопления: как шкаф управления снижает расходы на теплоэнергию

Бюджет на отопление можно уменьшить не за счёт «урезания» комфорта, а за счёт точного управления тепловыми процессами. Правильно спроектированный проектирование автоматизации ИТП/ЦТП, оснащённый контроллером и современной тепловой автоматикой, поддерживает расчетные параметры теплоносителя, исключает перетопы и пиковые нагрузки, а также даёт прозрачную аналитику для принятия решений. Ниже разберёмся, как именно это работает, чем отличается ЦТП от ИТП и какие функции должен выполнять шкаф, чтобы действительно экономить деньги, а не просто «висеть на стене».

Что такое ЦТП и ИТП: простыми словами и в чём разница

ЦТП (центральный тепловой пункт) обслуживает группу зданий или квартал, распределяя тепло по нескольким потребителям. ИТП (индивидуальный тепловой пункт) работает в интересах одного здания или сооружения. Разница не только в масштабе: в ЦТП выше суммарные нагрузки, сложнее гидравлика, больше контуров и разнообразнее сценарии аварий. В ИТП — акцент на локальную оптимизацию, удобство обслуживания, быструю окупаемость каждого решения. Понимание, чем отличается ЦТП от ИТП, помогает правильно выбрать контроллер, датчики, исполнительные механизмы и алгоритмы. Например, в ЦТП критичны распределение и балансировка между домами, а в ИТП — погодозависимое регулирование контуров отопления и ГВС с учётом теплопотерь конкретного здания.

Тепловая автоматика: состав и задачи шкафа управления

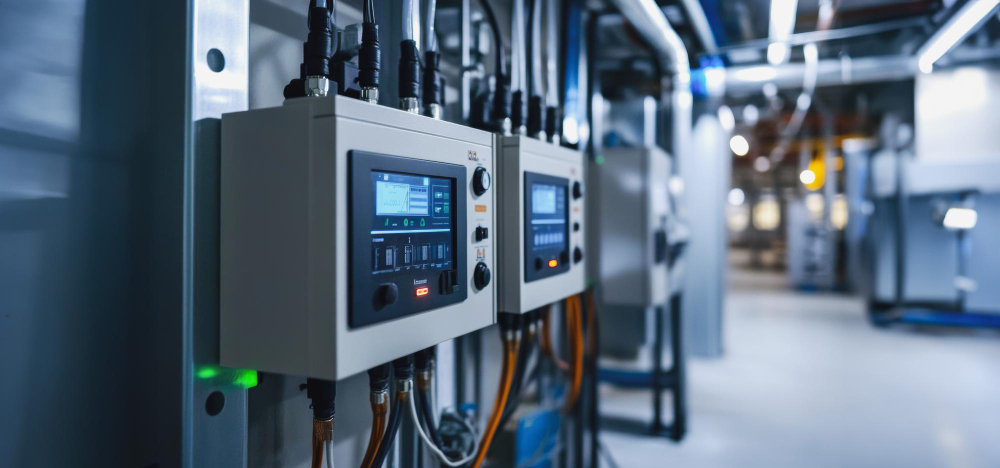

Шкаф управления — это не просто короб с автоматами, а «мозг» узла. В составе: контроллер (ПЛК) с библиотекой HVAC-функций, модули ввода-вывода, источник питания, коммутационная аппаратура, клеммные ряды, приборы защиты, а также средства индикации и связи. По полю шкаф соединён с датчиками температуры, давления и перепада, счётчиками расхода, приводами клапанов, частотными преобразователями насосов. Тепловая автоматика в ИТП реализует погодозависимые кривые, уставки на подачу/обратку, контроль перепада на элеваторе/пластинчатом теплообменнике, антизамерзание, ночные и выходные графики, а также поддерживает сценарии экономичной циркуляции ГВС без деградации комфорта. В результате уменьшаются перетопы и избыточная циркуляция, снижаются штрафы и жалобы.

Типовая схема автоматизации ИТП: от датчика до аналитики

Схема автоматизации ИТП включает контур отопления, ГВС и, при наличии, вентиляцию/воздухонагреватели. Контроллер получает информацию от уличного датчика и датчиков в обратке, рассчитывает необходимую температуру подачи по погодозависимому графику и задаёт положение регулирующих клапанов. Насосные группы управляются по поддержанию расхода и перепада; частотные приводы минимизируют электро- и теплопотери. Встроенные блокировки исключают «сухой ход» и перегрев теплоносителя. Журнал событий и тренды помогают выявлять неэффективные режимы — например, плохую балансировку стояков. Именно здесь раскрывается ценность «схемы автоматизации ИТП»: данные перестают быть хаотичными цифрами и превращаются в управляемые показатели.

Диспетчеризация ИТП и ЦТП: контроль, архивы, удалённый доступ

Диспетчеризация ИТП — это возможность видеть состояние системы из любой точки: уставки, фактические температуры, аварии, статистику расхода. Через веб-интерфейс оператор корректирует параметры, запускает тесты, выгружает тренды за месяцы и сезоны. На основе архивов проще доказать экономический эффект, сравнивать работу разных домов, а также выявлять внешние факторы — например, неправильные настройки теплопункта смежной организации или изменившиеся теплопотери. Для ЦТП такая функция критична: оператору важно наблюдать десятки контуров одновременно и управлять ими синхронно. С точки зрения окупаемости, диспетчеризация даёт «вторую жизнь» данным — они начинают работать на экономию.

Как шкаф управления сокращает расходы: пять практических сценариев

1. Погодозависимое регулирование. Коррекция уставок по температуре наружного воздуха устраняет перетопы в оттепели. Комфорт сохраняется, расход тепла падает.

2. Частотное управление насосами. Поддержание перепада и расхода по датчикам экономит электричество и снижает гидравлические потери.

3. Ночные/выходные графики. Снижение температуры в периоды низкой загрузки здания позволяет экономить без жалоб.

4. Балансировка контуров. Равномерный прогрев снижает локальные перегревы и, следовательно, общее потребление.

5. Предиктивная диагностика. Раннее обнаружение отклонений по трендам предотвращает аварии и дорогие внеплановые ремонты.

Что вы получаете с «Авангард-И»

Мы проектируем, собираем и внедряем шкафы управления ИТП/ЦТП «под объект»: подбираем контроллер и периферию, разрабатываем схемы, прошивки, интерфейсы диспетчеризации, выполняем ПНР и обучаем персонал. При необходимости интегрируемся с существующей BMS. В результате заказчик получает уменьшение потребления без снижения качества тепла и прозрачные цифры для отчётности.

Хотите сократить расходы на теплоэнергию без потери комфорта? Оставьте заявку — подготовим решение под ваш узел и сезонные режимы.
