Автоматизация систем пожаротушения: зачем нужен шкаф управления

В момент пожара система должна сработать мгновенно и безошибочно. Шкаф ПАЗ противоаварийной защиты вместе с панелью ППУ координируют запуск насосов, переключение питания, команды на клапаны и вентиляторы, обмен сигналами с АПС/ОПС и диспетчеризацией здания. От корректности проектирования и настроек зависит жизнь людей, сохранность имущества и соответствие нормам.

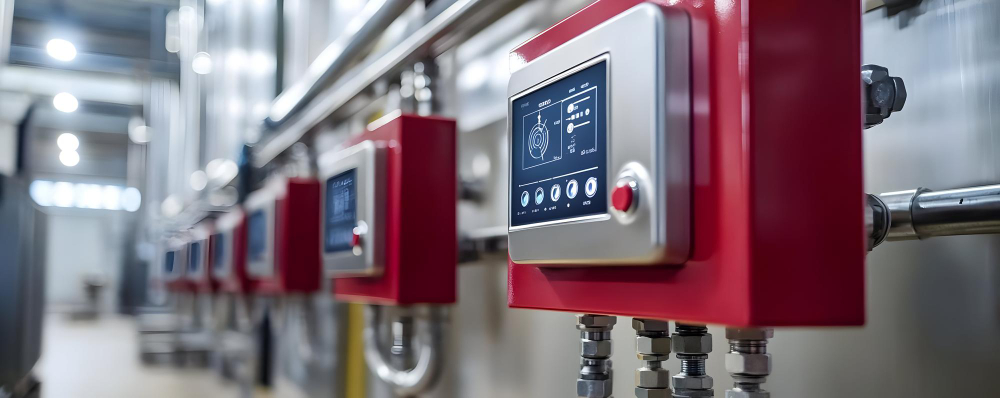

Функции шкафа автоматики пожаротушения

Шкаф принимает сигналы «Пожар» от приемно-контрольных приборов, формирует команды на пуск/останов насосов, контролирует давление и работу электродвигателей, отслеживает исправность линий и питание. Встроенные блокировки исключают конфликтующие режимы (например, пуск при аварии насосной группы), а журнал событий фиксирует каждое действие. Программные таймеры обеспечивают выдержки времени для корректной последовательности запуска агрегатов и предотвращения токовых бросков. Обязательна светозвуковая индикация и возможность ручного режима с приоритетом над автоматикой.

ППУ: что это, виды и область применения

Панель противопожарных устройств (ППУ) — узел логики и коммутации для противодымной вентиляции, противопожарных клапанов, систем оповещения, дымоудаления, подпора воздуха и др. В зависимости от емкости линий применяют ППУ-1/2/5 и аналоги. ППУ агрегирует сигналы, формирует команды по зонам, обрабатывает обратные связи «сработал/неисправен» и обеспечивает приоритет «Пожар» над технологическими режимами. Правильный выбор ППУ важен для масштабируемости: при расширении объекта добавляются модули без полной переработки шкафа.

Схема ППУ/ПАЗ: питание, резервирование, запуск насосов

Надёжность достигается за счёт двух независимых вводов и АВР (автоматического ввода резерва), а также аккумуляторных батарей там, где они предусмотрены нормами. В сценарии пожара ППУ инициирует запуск насосов по сигналам давления и «сухим» контактам, открывает клапаны и запускает вентиляторы дымоудаления; ПАЗ (противоаварийная защита) блокирует опасные комбинации, например, отключает общеобменную вентиляцию, если включено дымоудаление. Все переходы фиксируются в журнале с отметкой времени, что критично для расследований и регламентных проверок.

Интеграция с АПС/ОПС и диспетчеризацией

Связь с системами пожарной сигнализации и охранопожарной сигнализации реализуется через «сухие» контакты, RS-485/Modbus или Ethernet. Это позволяет передавать статусы «Пожар/Неисправность/Отключено», получать подтверждение работы вентиляторов и клапанов, а также удалённо проводить тесты. Диспетчеризация здания собирает данные в единый интерфейс, где дежурный персонал видит готовность систем, журналы и тренды параметров.

Нормативы и типовые ошибки проектирования

Ключевые требования — категория надёжности электроснабжения, огнестойкость линий, разнесение силовой и сигнальной части, независимость цепей управления жизненно важными системами. Ошибки, которые встречаются чаще всего: отсутствие блокировок между подсистемами, игнорирование сценариев отказа, неверная расстановка приоритетов, недостаточная индикация на дверце шкафа и отсутствие понятной исполнительной документации. Грамотный проект устраняет эти риски заранее.

Что делает «Авангард-И»

Мы занимаемся проектированием и монтажом ППУ и выпускаем шкафы автоматики пожаротушения и панели ППУ с учётом архитектуры объекта, подбираем элементную базу, разрабатываем схемы и алгоритмы, выполняем ПНР и обучение. При необходимости берём на себя диспетчеризацию и интеграцию с существующей АПС/ОПС, а также сопровождение во время проверок надзорных органов.

Нужна безотказная работа в критический момент? Оставьте запрос — предложим архитектуру шкафа и ППУ с нужным уровнем резервирования и интеграции.
